爐體尺寸

φ1200*H950

有效空間

φ650*H600

工件最大直徑*數量

φ150*12個

抽氣時間

大氣到6X10^-3 <15分鐘

工作電壓/頻率

380V/50Hz

實際功率

70KW

應用技術

HCD+ARC

靶材數量

12個

極限壓力

5.0*10^-4Pa

漏率

<10^-3Pa.L/s

標準涂層

TiN、CrN、AlTiN等

其它復合涂層

TiSiN、TiAlCrN、TiAlCN等

工件轉架結構

下轉架結構

真空室結構

立式單開門

電源類型

弧電源、脈沖偏壓電源、電子槍電源

真空系統

分子泵、羅茨泵、直聯泵

生產周期

3-6小時/爐

外圍尺寸

L4200*W3200*H2200MM

產量/爐

銑刀φ10*70  880

刀粒φ18*6   6400

滾刀φ80*80  64

模具 500KG

配套條件

循環水壓力：2-3KG/CM³

水量：10T/H

壓縮空氣：4-6 KG/CM³

控制方式

手動+半自動+全自動一體化/觸摸屏+PLC

自己開發的鍍膜專用軟件

工作氣體

Ar、N₂、O₂、C₂H₂等

備注

真空室尺寸，外圍尺寸，設備外觀等可按客戶產品或及特殊工藝要求訂做

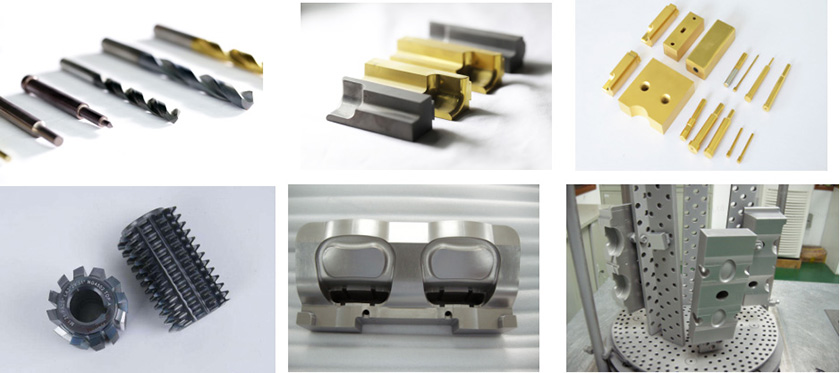

涂層

顏色

納米硬度（HV0.05）

摩擦系數

涂層厚度 um

最高使用溫度℃

結構

主要特點

應用

TiN

金黃色

2400

0.40

1-4

500

單層膜

通用的硬質涂層

主要用于車削、銑削、鉆削及齒輪類

刀具的耐用涂層和成型、注塑模的

防粘連，提高潤滑性及耐磨保護

涂層。

CrN

銀灰色

2000

0.40

1-4

700

單層膜

通用的耐腐蝕膜層，低粘附傾向

具有良好的抗粘結性，抗腐蝕性，耐

磨性。幾乎適合加工所有材料，包

括高硅鋁、不銹鋼、高鎳合金、鈦

和復合材料、注塑模具、零件、橡

膠模具、硅膠模具、半導體封裝

模具等。

TiCN

藍灰色

3000

0.20

1-4

400

梯度復合膜

低摩擦系數，高硬度

在TiN基礎上，提高了涂層的硬度、

并降低摩擦系數，主要用于高速

鋼刀具、沖壓模具、成型模具。

TiAlN

紫紅色

3500

0.40

1-4

850

單層復合膜

通用的硬質抗氧化涂層

紅硬性良好，表面光潔度高，可

用于高速加工。適合模具鋼、HSS、

硬質合金工具（加工材料硬度低

于HRC45）、薄壁件沖壓模具。

AlTiN

紫黑色

3800

0.45

1-4

900

多層復合膜

超高硬度，抗氧化

具有極高的微硬度，熱硬度。適合于

具有高熱應力的工具涂層，并具

備良好的耐熱沖擊性，有快速間

斷切削應用的優先選擇。廣泛用

于硬質合金工具（加工材料硬度

低于HRC45）、壓鑄模具。

TiAlCrN

灰色

3300

0.70

1-3

800

多層復合膜

高硬度，抗氧化，抗沖擊

中等切削速度下的硬質材料機械加工

TiAlCN

枚紅色

3500

0.20

1-4

800

梯度復合膜

高硬度，抗氧化

AlCrN

灰黑色/深灰色

3200

0.35

1-4

1100

單層膜

非常高的抗氧化溫度和紅硬性

高速下的硬切削，中到高硬度

材料的銑削、滾銑，由于幾何體產生高沖擊負載的工具上的應用
